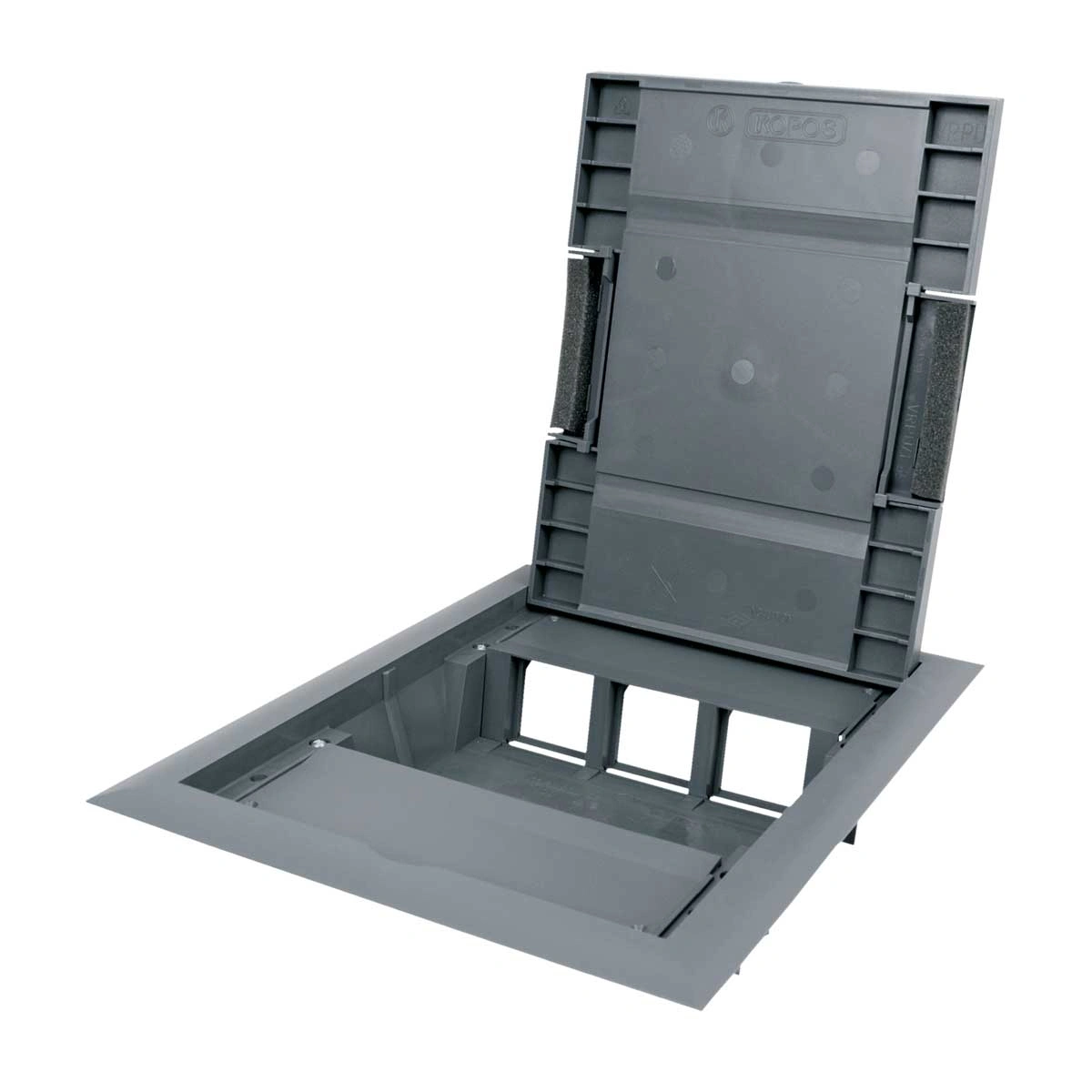

Przeznaczona jest do instalacji do uniwersalnej puszki podłogowej KUP 57 lub KUP 80. System umożliwia instalację przyrządów modułowych QUADRO 45 x 45 mm (max. 6 szt.) ewentualnie urządzeń o takiej samej konstrukcji, np. ABB, PEHA, Legrand, OBO Bettermann, Schneider Electric. Obudowanie wieka blachą zapewnia jego wysoką trwałość mechaniczną przy zachowaniu możliwości włożenia końcowego pokrycia podłogowego na maksymalnej wysokości 7 mm. Wieko zawiera 2 klapy przechylne umożliwiające wprowadzenie kabli z puszki. W skład opakowania wchodzą wkręty do zamocowania ramy do puszki podłogowej KUP. Zestaw KOPOBOX® dostarczany jest standardowo w kolorze ciemnoszarym. Przy zamówieniu ponad 500 sztuk oferujemy możliwość dostawy innego koloru według wzornika RAL (nie obowiązuje dla właściwych nośników przyrządów). Rama może być niezależnie wykorzystana dla podłóg podwójnych o grubości od 10 do 40 mm., otwór do wprowadzenia w posadzkę 218 x 288 mm. Instrukcja montażu KOPOBOX® 57: Puszka podłogowa KUP 57 montowana jest w warstwie betonu o grubości od 57 do 75 mm, puszka podłogowa KUP 80 montowana jest w warstwie betonu o grubości od 80 do 95 mm. Puszka musi być przymocowana do materiału podłoża. Wymaganą wysokość puszki można ustawić przy pomocy śrub wkładki zwiększającej wysokość a to w zakresie od 57 mm do 75 mm (KUP 57) lub od 80 mm do 95 mm (KUP 80). Jeżeli warstwa betonu jest grubsza od 75 mm (KUP 57) lub 95 mm (KUP 80), należy zastosować zestaw niwelacyjny SN (4 sztuki) zamocowany w materiale podłoża. Zestaw niwelacyjny umożliwia zwiększenie wysokości puszki nawet o 35 mm. Puszki uniwersalne KUP są przystosowane do instalowania rurek osłonowych i kanału podłogowego PUK 38X150 S1. Poszczególne wejścia łącznie z wkładką zwiększającą wysokość należy uszczelnić silikonem zapobiegając przedostaniu się betonu do wnętrza puszki. Przed betonowaniem należy zamocować pokrywę tymczasową (standardowo dołączana do puszki KUP) zabezpieczającą puszkę przed zalaniem mieszanką betonową. Po utwardzeniu betonu należy usunąć pokrywę osłaniającą puszkę KUP. Po ułożeniu ostatniej warstwy podłogi zainstalować ramę puszki KOPOBOX® 57. Mocowanie ramy odbywa się poprzez dokręcenie śruby o w wymiarach 3,9x13. W przypadku wyższej wykładziny należy użyć dołączonych śrub o wymiarach 3,9x19. W ramie KOPOBOX® 57 zainstalowane są ramki do mocowania gniazd modułowych. Zestaw KOPOBOX® 57 przeznaczony jest głównie dla instalacji kabli o wtyczkach prostych. Zastosowanie kabli o wtyczkach łamanych możliwe jest tylko z ograniczeniem. System umożliwia instalację przyrządów modułowych QUADRO (str. 2-48), ewentualnie urządzeń o takiej samej konstrukcji. Osłona ramy podłogowej przeznaczona jest dla wykładziny podłogowej o maksymalnej wysokości 7 mm. Uwzględniając stopień osłony IP30 puszka nie jest przeznaczona do maszynowego mycia na mokro. Zalecanymi rodzajami powłok podłogowych są dywany lub podłogi pływające. Maksymalne obciążenie dla puszek podłogowych KOPOBOX® wynosi 1500 N.
